100噸二梁四柱油壓機簡介
100噸二梁四柱油壓機是四柱油壓機中的一個機型，有兩個橫梁和四根立柱組成機身機構，相對三梁四柱油壓機來說，結構簡單一些。主機為二梁四柱立式結構，它由機身、主缸、行程限位裝置、潤滑裝置、液壓動力系統及電氣系統等部件組成，機身是由上梁、滑塊、工作臺、立柱、鎖母、導套等組成，滑塊在油缸驅動下沿著四柱上下直線運動。
1、上梁、滑塊、工作臺采用整體而成具有良好的剛性強度。
2、立柱采用號圓鋼，并作鍍鉻處理，確保永遠不會生銹，滑套（導套）采用耐磨鑄鐵，內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力，摩擦副的潤滑采用手搖式注油泵裝置，該泵具有集中潤滑供油流暢的特點。
3.液壓油缸為活塞式結構，油缸的關鍵密封選用抗老化和密封惟能較好的國標密封圈，缸體選用防銹又耐磨。
4、液壓管路采用冷拔無縫鋼管，經焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后進入安裝，管路布置清晰、整齊、高壓管彎曲半徑規范，高低壓管有明顯的顏色區分，便于維修，通徑大于減少整機漏油的發生。

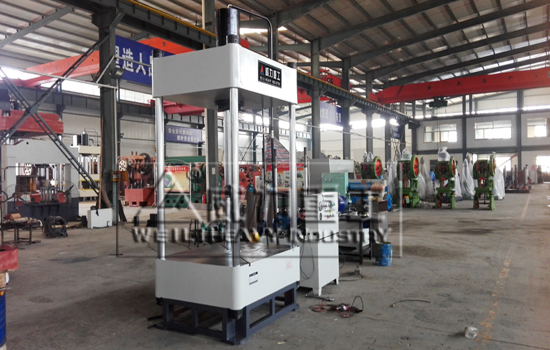

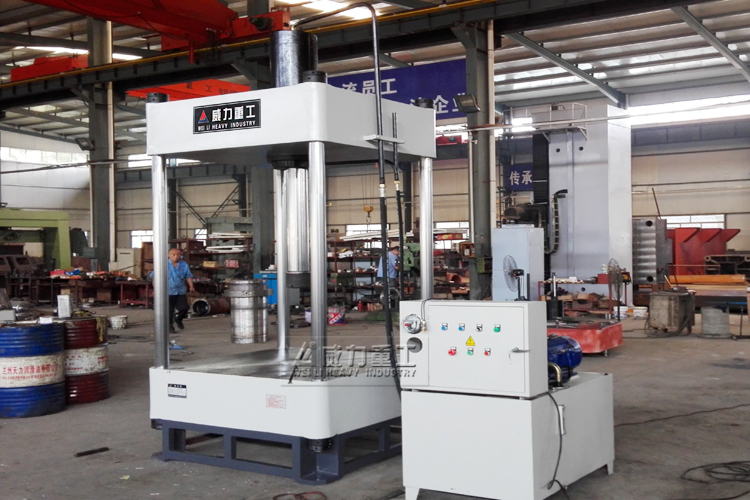

威力重工YW31-100T二梁四柱油壓機實物圖
100噸二梁四柱油壓機技術參數
|
項目 |
單位 |
YW31-100T |
|
公稱壓力 |
kn |
1000 |
|
液體工作壓力 |
mpa |
31.5 |
|
行程 |
mm |
240 |
|
壓力頭至工作臺最大距離 |
mm |
720 |
|
壓力頭至工作臺最小距離 |
mm |
480 |
|
壓力頭下降速度 |
mm/min |
380 |
|
壓力頭上升速度 |
mm/min |
510 |
|
工作臺有效尺寸 |
mm |
550×620 |
|
電機功率 |
kw |
5.5 |
|
機器外形尺寸 |
mm |
860×760×1950 |
|
機器凈重 |
Kg |
950 |
※100噸二梁四柱油壓機功能：

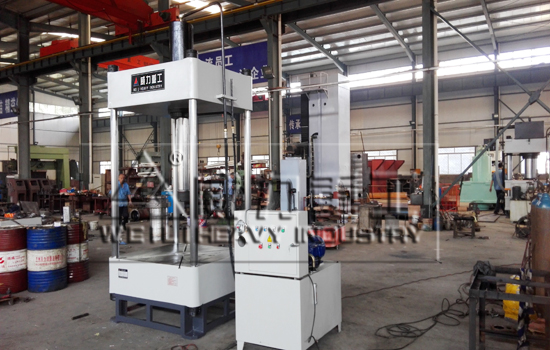

100t兩梁四柱油壓機實拍圖
1、校正變形工件
2、拆裝圓柱錐形軸承
3、壓裝各種緊配合零部件。
※100噸二梁四柱油壓機可選配附件：
沖裁緩沖裝置 移動工作臺 光幕安全保護裝置 油冷卻裝置 觸摸式工業顯示屏 打料裝置（液壓式或機械式） 模具快速夾緊機構 進口PLC換模用浮動導軌和滾動托架上置式液壓系統滑塊鎖緊機構。
備注：
1、液壓機項技術數據均符合國家技術標準。
2。液壓機質量按照國家頒布標準，產品實行三包，保修一年，終身。
3、優質的售后服務是我公司的優良傳統，我公司有一支技術良好，責任心強的服務隊伍，及時到位，保證用戶液壓機正常運行，讓用戶無后顧之憂，是我公司的宗旨。公司指導用戶安裝，壓機調試。
4?？筛鶕?jù)貴公司的產品工藝及技術要求制造設計液壓機的工作臺面，噸位，行程，工作臺開口間距。
5、注：液壓機性能在不斷改進中,參數如有更改,恕不另行通知
