YW27K-1250t框架式快速薄板沖壓液壓機
YW27K-1250t框架式快速薄板沖壓液壓機是山東威力重工機床有限公司為客戶定做的大型框架式薄板沖壓壓力機，該機主機由機身、滑塊、移動工作臺、主缸、液壓墊、移動工作臺提升夾緊油缸、行程限位、上極限安全鎖緊裝置等組成。

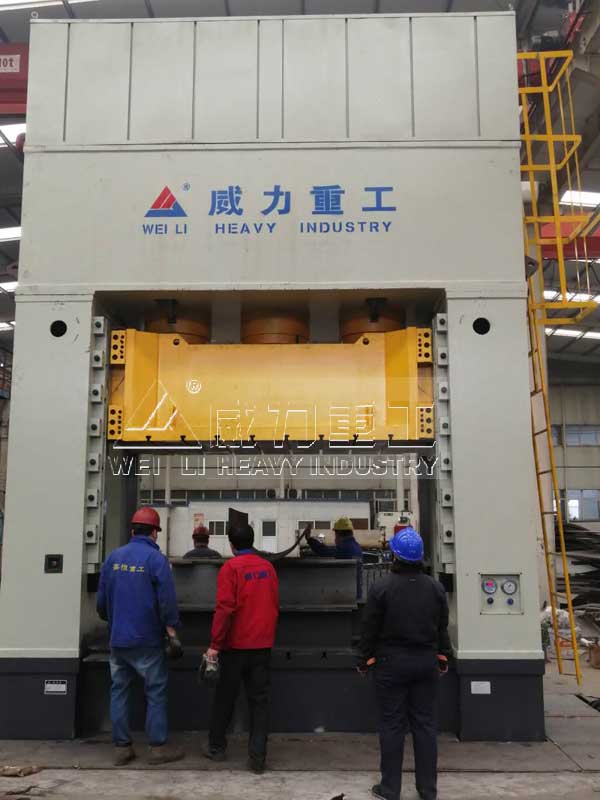

1250噸框架式薄板沖壓油壓機

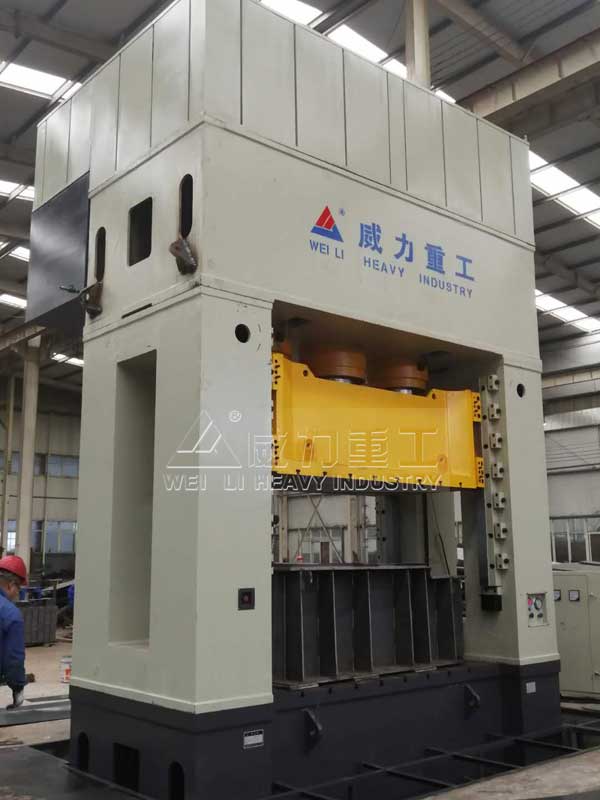

1250噸框架式油壓機側視圖

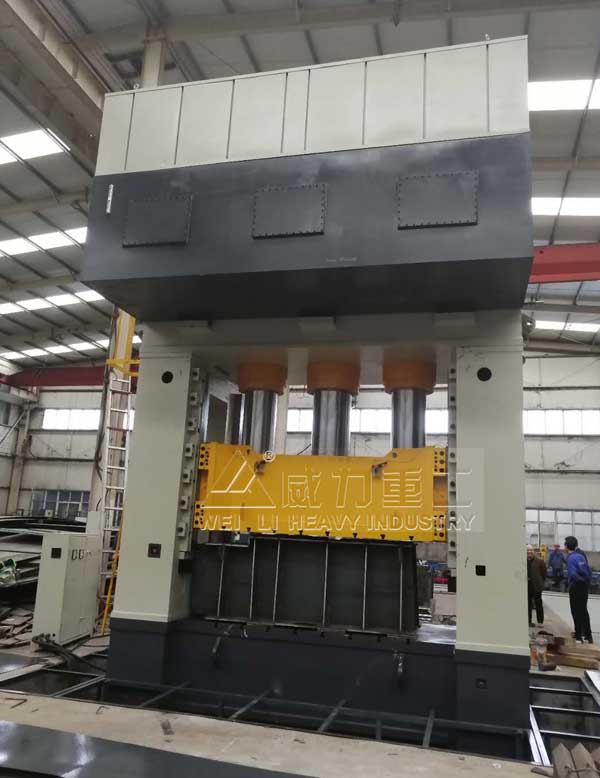

1250噸薄板沖壓油壓機后視圖
設備用途
本機主要用來進行各類汽車大中型覆蓋件冷沖壓、薄板的拉伸、彎曲、成型等工藝；為了擴大工藝范圍，部分產品也可以進行沖孔落料（沖裁）等工藝，一般適用于航空、汽車、拖拉機、機床、儀表、化工等行業薄板零件成型的制造工藝。
主要技術參數
| 主要技術參數 | 單位 | YW27K-1250 | |
| 結構型式 | / | 框架式 | |
| 公稱力 | KN | 12500 | |
| 回程力 | KN | 1350 | |
| 液壓墊力 | KN | 4000 | |
| 液體最大工作壓力 | MPa | 25 | |
| 開口高度 | mm | 2000 | |
| 滑塊最大行程 | mm | 1400 | |
| 液壓墊最大行程 | mm | 450 | |
|
工作臺 尺寸 |
左右 | mm | 4600 |
| 前后 | mm | 2500 | |
|
液壓墊 尺寸 |
左右 | mm | 3820 |
| 前后 | mm | 2020 | |
1250t框架式快速薄板沖壓液壓機特點介紹:
(1)框架式液壓機結構最顯著的優點是剛性好?？蚣苁揭簤簷C由于將上、下橫梁與立柱直接焊為一個整體，取消了螺紋連接，避免長期載荷作用下螺母會松動的缺陷，同時在設計時一般均選用較小的許用應力以限制機身的變形，保證了機架具有較高的剛度。
對于組合框架式結構，由于采用了預應力結構，當承受工作負荷時，框架所產生的變形量較小，并且當活動橫梁受到偏心載荷時，活動橫梁偏轉所引起的側推力均由立柱來承受，拉桿不受彎矩作用，由于立柱的橫向尺寸較大.且多為箱形結構，抗彎性能很好，因此這種結構剛性好。
(2)導向精度高活動橫梁的運動是靠安裝在框架上的平面可調導向裝置進行導向，且間隙可以調整，大大提高了抗側推力的能力，同時立柱的抗彎能力好.受側推力作用時彎曲變形小，因此導向精度較高。
(3)疲勞能力較強這主要是指組合框架式而言。在四柱油壓機的結構中，立柱在偏心載荷作用下將承受拉彎聯合作用而處于復雜受力狀態，其應力循環為脈動循環方式。而在組合框架式結構中，將原來的立柱改為由高強度材料制成的拉緊螺栓來承受拉力和由空心立柱來承受彎矩及軸向壓力，大大改善了立柱的受力情況，提高了框架的抗疲勞性能。
但框架式液壓機也存在著制造成本高.操作不如三梁四柱油壓機方便等缺點。
設備工作環境
1、設備工作區域溫度：0℃-40℃。
2、供電電壓為380V（±10%）三相四線制，50HZ。
3、液壓系統使用介質：YB-N46#抗磨液壓油。
